OVERHEAD DOOR

물류창고, 산업현장 등 다양한 용도에 설치 가능한 도어

도어를 상부로 들어올려 개구부를 개방하는 방식으로 대형 개구부를 필요로 하는 곳에 가장 적합한 전동 도어입니다.

적용범위

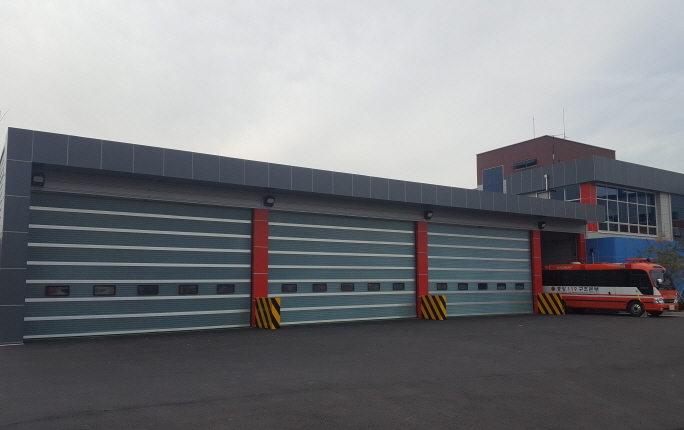

외부 환경의 온도 변화에 민감한 대형 물류창고, 큰공장, 소방서 등

견적 및 자료요청

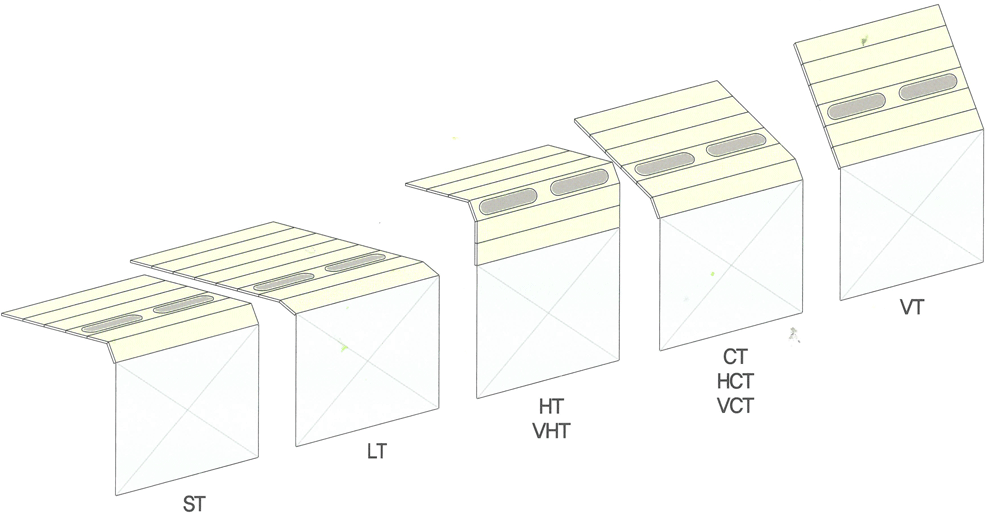

Rail Type에 따른 분류

  • ST(Standard type)

    일반적으로 시공되는 형태이며 꺽이는 각도에 따른 전면부 구조물의 길이 (Headroom)가 표준 500mm

  • ct.hct.vct(경사 type)

    구조물의 천정이 경사진 상태일 때 적용

  • LT(low head type)

    전면부 HEAD ROOM의 길이가 짧을때 적용 - 표준 300mm

  • VT(vertical type)

    구조물이 수직으로 되어 수평부분이 불필요할 때 적용

  • hT.vht(high lift type)

    DOOR의 필요부분보다 천정이 표준보다 높을 때 적용

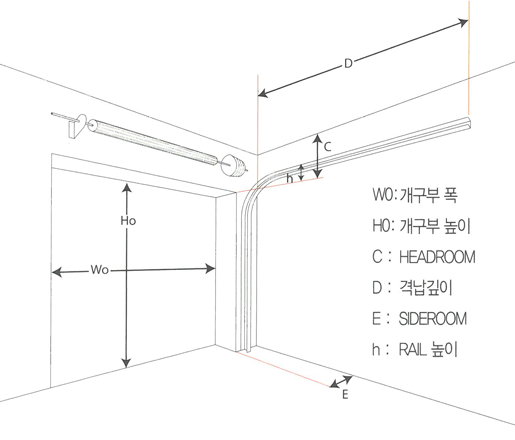

Rail Type별 오버헤드도어 설치방법

HEAROOM 격납깊이 SIDEROOM h
ST 500 H0+800 150 200
LT 300 H0+1700 200 50
HT h+350 (H0+800)-h 130 201~1800
VHT h+350 (H0+800)-h 130 1801~4100
CT h+400~670 H0+800 130 200
HCT h+400~670 (H0+1500)-h 130 201~180
VCT h+400~670 (h)+1500)-h 130 1801~4100
VT h0+700 550 130 -
